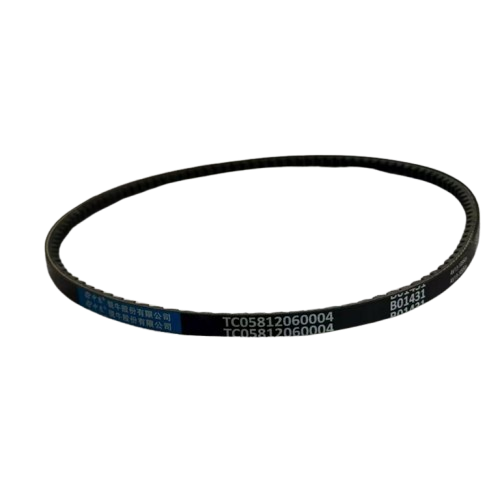

AX BX CX DX ZX AV Cinghia trapezoidale dentata classica o cinghia trapezoidale dentata

Applicazioni:

1. Macchine agricole:

• Mietitrebbie (trasmissioni trebbiatrici, trasmissioni bobine, sistemi di ventilazione di pulizia)
• Attrezzi ad alta coppia (imballatrici, tosaerba)
• Pompe per irrigazione: frequenti cicli di avvio/arresto

2. Attrezzature industriali:

• Compressori: pulegge di piccolo diametro (riduzione delle dimensioni del 40%)
• Trasportatori: azionamenti inversi con frequenti cambi di tensione
• Macchinari tessili: telai ad alta velocità (1.200-3.000 giri/min)

3. Automobilistico:

• Azionamenti del compressore
• Accessori per motori da corsa: riduzione della perdita di potenza parassita

Caratteristiche:

1. Progettazione degli ingranaggi:

• Solchi trasversali (profondità: 1,5–3 mm) distanziati a intervalli di 3–8 mm

• Riduce lo stress di flessione del 40% rispetto alle cinghie trapezoidali standard

2. Rinforzo:

• Corde di trazione in aramide/poliestere (longitudinali)

• Tolleranze dimensionali conformi alla norma ISO 4184

3. Materiale:

• Gomma cloroprene resistente all'olio/al calore (da -30°C a +90°C)

• Disponibili opzioni statico-dissipative (≤10⁶ Ω, ISO 1813)

Vantaggi rispetto alle cinghie trapezoidali classiche

Linee guida per la selezione

1. Regolazione della potenza nominale

• Le cinghie dentate gestiscono una potenza superiore del 20% nella stessa sezione (ad esempio, sezione B dentata ≈ sezione C standard)

2. Compatibilità delle pulegge

• Richiede pulegge standard con gola a V (non sono necessarie pulegge speciali)
• Diametro minimo della puleggia:
• Sezione A: 67 mm → 45 mm (dentata)
• Sezione B: 112 mm → 80 mm (dentata)

3. Criticità dell'installazione

• Tensionamento: allungamento iniziale dell'1,6% (contro il 2,0% delle cinghie classiche)

• Allineamento: errore angolare ≤0,3° (si consiglia l'allineamento laser)

Analisi delle modalità di guasto
