Guida all'identificazione delle cinghie trapezoidali

1. Identificazione della struttura interna della cinghia trapezoidale

In base alla sezione trasversale, le cinghie trapezoidali di trasmissione sono classificate principalmente in cinghie trapezoidali avvolte e cinghie trapezoidali dentate.

1.Cinghie trapezoidali avvolte sono rivestiti con un tessuto speciale, caratterizzato da una superficie liscia senza profili dentellati.

Caratteristiche principaliElevata resistenza all'usura, al calore e agli urti, bassa rumorosità di funzionamento, elevata rigidità complessiva e trasmissione di potenza stabile.

ApplicazionePosizioni soggette a intasamenti e scivolamenti.

2.Cinghia trapezoidale dentata Le cinghie trapezoidali a bordo tagliato sono disponibili nelle versioni con dentatura interna su un solo lato e con dentatura su entrambi i lati.

Caratteristiche principaliEccellente resistenza alla flessione, buona dissipazione del calore ed elevata capacità di trasmissione di potenza.

ApplicazioneLuoghi con temperature ambiente elevate, potenza trasmessa elevata e spazio di installazione compatto, come ad esempio i gruppi a velocità variabile delle macchine agricole e le posizioni degli azionamenti delle ventole.

2. Identificazione dei materiali delle cinghie trapezoidali

Una cinghia trapezoidale è costituita da un'anima in corda di trazione e da una mescola di gomma. I nostri prodotti principali utilizzano due tipi di anime in corda di trazione (poliestere e aramide), combinate con gomma neoprene, formando due principali combinazioni di materiali. Questi materiali differiscono notevolmente in termini di resistenza alla temperatura, all'usura, all'invecchiamento e alle prestazioni di trazione.

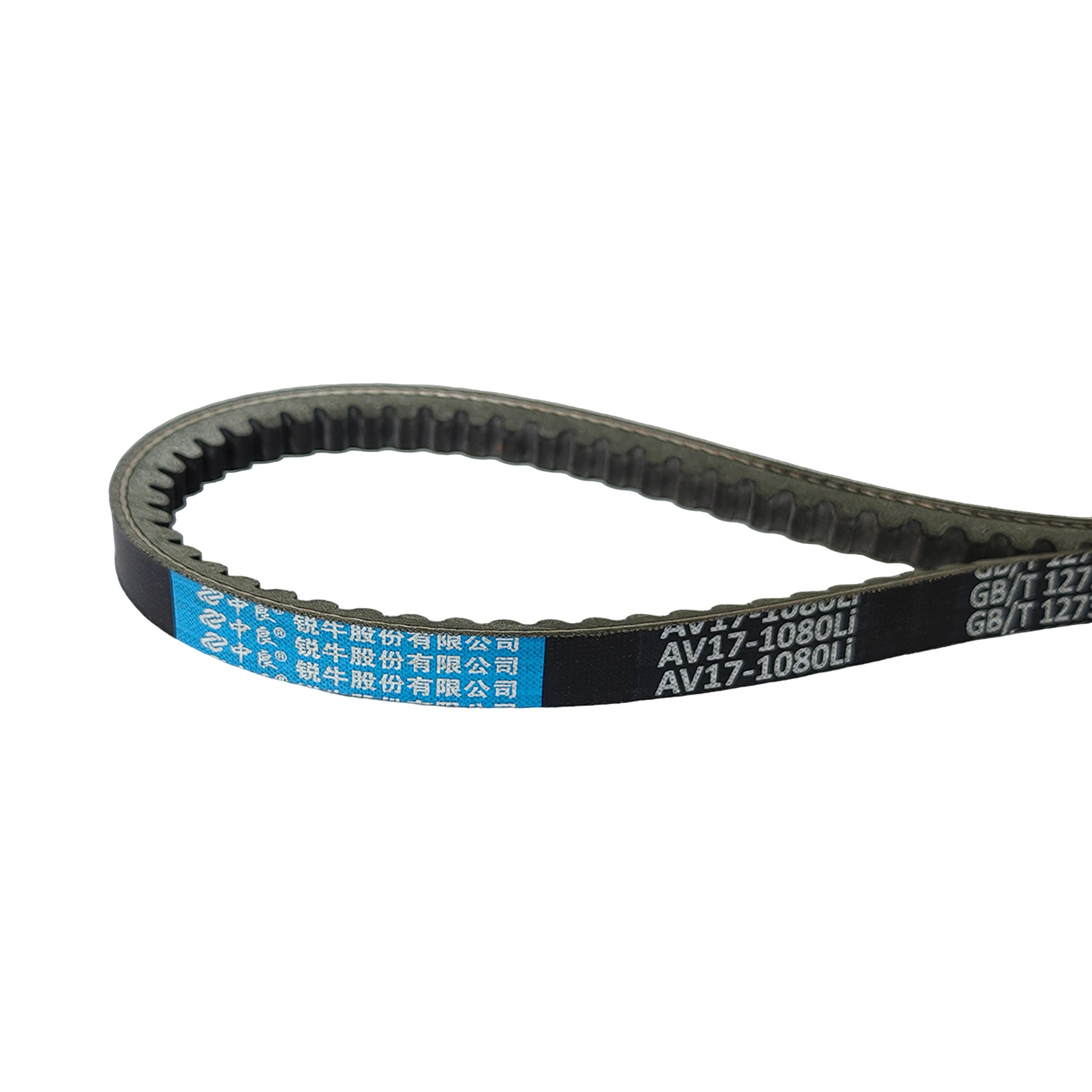

2.1 Cinghia trapezoidale in poliestere e neoprene

Corde di trazione: poliestere;

gomma: neoprene.

Caratteristiche: Conveniente con prestazioni complessive bilanciate, buona resistenza all'usura, resistenza alla flessione e moderata proprietà anti-invecchiamento. Intervallo di temperatura di esercizio: -20℃ ~ 80℃. È il materiale standard per apparecchiature generiche, adatto a scenari di trasmissione a temperatura normale e carico regolare, ed è la cinghia trapezoidale di base più comune sul mercato.

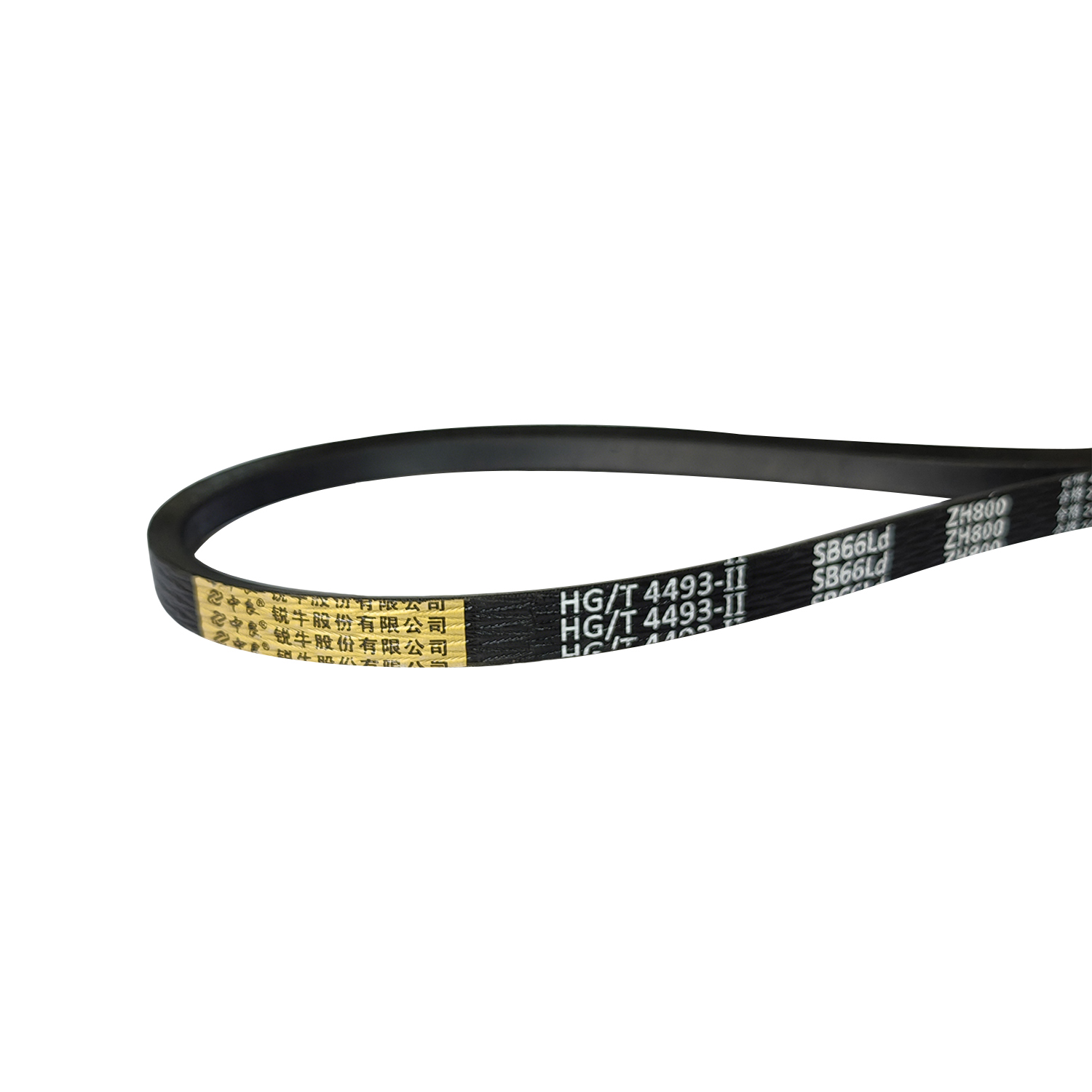

2.2 Cinghia trapezoidale in neoprene aramidico

Cavi di trazione: fibra aramidica (fibra speciale ad alta resistenza);

matrice di gomma: neoprene.

Caratteristiche: La sua resistenza alla trazione supera di gran lunga quella del poliestere. Presenta un allungamento minimo, un'eccellente resistenza agli urti e allo strappo, con una maggiore capacità di carico. Adatto per carichi pesanti, carichi d'urto intermittenti, attrezzature industriali ad alto carico a lungo termine e mietitrici agricole in condizioni operative complesse.

3. Identificazione dei profili e delle specifiche della sezione trasversale delle cinghie trapezoidali

Le tipologie di cinghie trapezoidali sono definite dalla larghezza della sezione trasversale, dall'altezza e dall'angolo a V, che sono indicatori fondamentali per distinguere le specifiche.

Nell'industria delle trasmissioni in gomma, le cinghie trapezoidali si dividono in cinque categorie: cinghie trapezoidali classiche, cinghie trapezoidali strette, cinghie trapezoidali esagonali, cinghie a velocità variabile per applicazioni agricole e cinghie trapezoidali sottili per impieghi leggeri. Ciascuna categoria è conforme a specifiche normative nazionali, europee e americane.

3.1 Cinghia trapezoidale classica

Modelli: A, B, C, D, O

3.2 Cinghia trapezoidale stretta

Modelli: 3V, 5V, 8V, SPA, SPB, SPC, SPZ

3.3 Cinghia trapezoidale esagonale (cinghia trapezoidale a doppia faccia)

3.4 Cinghia a velocità variabile per uso agricolo

Progettato specificamente per la trasmissione di potenza di macchine agricole e macchinari speciali.

3.5 Cinghia trapezoidale per impieghi leggeri

Versione leggera e sottile derivata dalle classiche cinghie trapezoidali. Maggiore flessibilità e minore resistenza al rotolamento per carichi leggeri. Modelli: SB, SC

4. Identificazione dei parametri di lunghezza della cinghia trapezoidale

Nell'industria delle cinghie trapezoidali si utilizzano comunemente quattro definizioni di lunghezza. Marche e standard diversi adottano metodi di marcatura differenti, il che rappresenta la causa principale di errori di selezione. È fondamentale distinguere tra circonferenza esterna, circonferenza interna, lunghezza effettiva e lunghezza di riferimento per poter abbinare i parametri della puleggia.

4.1 Lunghezza interna (Li)

4.2 Lunghezza esterna (Lw / La)

4.3 Lunghezza di riferimento (Ld)

4.4 Lunghezza effettiva (Le)

5. Guida rapida per l'identificazione in loco

1.Controllo visivo.

2.Valutazione delle condizioni di lavoro.

3.Selezione della sezione trasversale:

4. Controllo della lunghezza.
